Einstellungen Etikett
|
Die voreingestellte, mitgelieferte Schriftart "Etikettenschrift" hat
eine schmale Laufweite, um die geforderten Schrifthöhen einzuhalten und
die Schrift auch bei großer Zeichenanzahl innerhalb einer Zeile gut
lesbar zu halten. Die Etikettenschrift erzeugt eine Höhe von 3 mm bei
12 pt. und 7 mm bei 28 pt.
Die hier gewählte Schriftart gilt für alle Felder auf allen Etiketten.
Die Schriftgrößen können für jedes Etikettenfeld unter "Etikettenlayout" separat eingestellt
werden.
----------------------------------------------------------
Die "Linienstärke" gilt für gedruckte horizontale und senkrechte Linien
auf allen Etiketten. Die zu wählende Einstellung hängt von der
Auflösung des benutzten Druckers ab und ist durch Probedrucke zu
ermitteln.
----------------------------------------------------------
Die Einstellung "Skalierung Barcode" wirkt sich nur auf die Breite des
EAN 128 Barcodes aus. Bei "Automatische Breite" passt sich der Barcode
anhand der eingegebenen Datenmenge an die Etikettenbreite an. Die Höhe
des NVE Barcodes soll mindestens 32 mm betragen, bei den anderen
Barcodes mindestens 27 mm.
Ist die Einstellung auf "Automatische Breite", wird eine Ruhezone
(weißer Abstand links und rechts des Barcode) automatisch mit erzeugt.
Bei manueller Breiteneinstellung muss für die Einhaltung der Ruhezone
(normalerweise 3 bis 5 mm) selbst im Etikettenlayout gesorgt werden.
Die manuellen Einstellungen der Breite bezeichnen die Modulbreite eines
Barcodeelements in "mm" und entsprechen den EAN 128-üblichen
Skalierungsfaktoren von 25% bis 50%.
Bei "0.25" ist eine Genauigkeit der Modulbreite
von ca. 20 µm gefordert, bei "0.30" sind es ca. 70 µm und bei "0.35"
ist es nur noch ca. 120 µm und damit auf jedem üblichen Laserdrucker
druckbar.

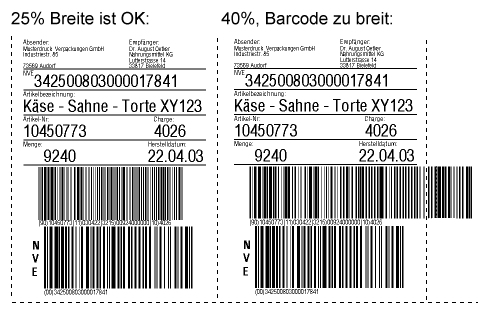

Werden bei einer großen Skalierung allerdings zu viele Daten
eingegeben, kann der Barcode breiter als 105 mm werden und passt nicht
mehr auf das Etikett.
----------------------------------------------------------
Mit der Einstellung "Tabulator Schrittweite" kann die Breite eines Tabs
in den Datenfeldern "Absender", "Empfänger" und den 3 Zusatzfeldern
eingegeben werden. Tabulatoren können mit [AltGr]-[Tab] eingegeben
werden.
----------------------------------------------------------
Im Feld "Zeilenabstand" kann der Abstand zwischen den Zeilen für die Datenzeichner und -felder sowie für die
Datenfelder "Absender", "Empfänger" und die 3 Zusatzfelder verkleinert oder vergrößert werden.
