Erstellung hochpräziser Barcodes

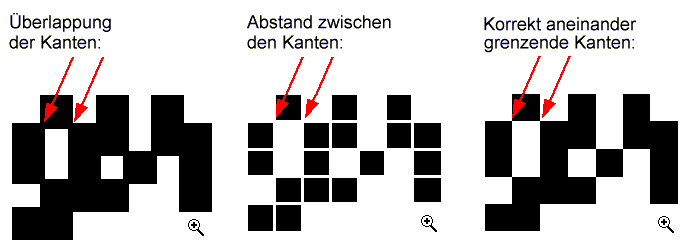

Eine einfache Möglichkeit zur Überprüfung, ob der in der Zielanwendung eingefügte Barcode exakt ist, kann mit Hilfe von 2D Barcodes erfolgen: diagonal aneinander grenzende Rechtecke dürfen sich nicht überlappen und auch keinen Abstand aufweisen.

Hierzu wird z.B. ein beliebiger Datamatrix in Modulbreite 250 µm erstellt und in der Zielanwendung auf dem Bildschirm soweit vergrößert, dass die einzelnen Elemente gut zu erkennen sind:


Diese Überlappung bzw. Abstand beim Einfügen in der Zielanwendung kann durch das benutzte Grafikformat verursacht sein. Im Dialog "Optionen" können verschiedene Grafikformate gewählt werden, alternativ stehen mehrere EPS Export- und Importformate zur Verfügung.

Sollen kleine oder sehr exakte Barcodes erstellt werden, kann die Einhaltung der Toleranzgrenzen beim Druck mit Hilfe der Strichbreitenreduktion gewährleistet werden.

Dies kann bei einem probeweise gedruckten DataMatrix durch Vergrößerung festgestellt werden. Die Strichbreitenreduktion muss solange erhöht werden, bis sich die Rechtecke nicht mehr überlappen.

Die hierdurch gefundenen Einstellungen (Strichbreitenreduktion, Grafikformat) können dann für alle Barcodes, auch lineare, in allen Größen eingestellt bleiben. Bei Wechsel des Druckers oder Änderung anderer Druckparameter muss die notwendige Reduktion erneut vermessen werden.
